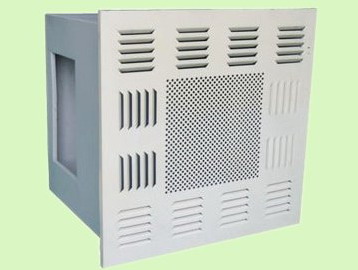

箱体结构
箱体主要采用冷轧钢板以焊接的方式连接，且所有的焊接都经过特殊的胶密封处理，以防止空气泄漏。散流板以固定螺栓所固定，安装及拆卸较为方便，更换过滤器时，可直接在天花底部进行操作，而无需拆除天花板系统上的箱体。
蝶形风阀
箱体顶部进风口中装有蝶形风阀，且在箱体底部的侧面用一个旋转的阀门调节装置控制，以调节进入洁净室内的风量。
蝶阀调节装置
位于箱体底部的蝶阀调节装置与蝶形风阀之间由一根金属调节细杆相连。可直接从底部旋转此装置以控制蝶阀，使得调节进入室内的风量变得简单方便。
过滤器压件
灵洁液槽式过滤器的框架通过箱体四周的过滤器压件所支撑固定，为方便更换过滤器，所有过滤器压件能自由旋转。并可防止空气通过倒行框架泄漏及箱体刀边滑出过滤器框架胶槽。
液槽密封设计
与液槽密封高效风口配套使用的灵洁过滤器的框架周围有密封胶槽。在安装过程中，装有密封胶槽与箱体四周的刀边相嵌套形成气密密封。且在更换过滤器的过程中密封胶不会黏着在箱体四周的刀边上。
相关型号与技术参数说明(可根据客户的要求定做）
型号 | 静压箱外形尺寸 (Lx Wx H mm) | 高效空气过滤器 外形尺寸mm | 额定风量m3 /h | 进风管尺寸 (AxBmm) | 吊装孔尺寸 (WxLmm) |
侧面进风 | 顶部进风 |
IDF-320A | JDF-320B | 370X370X530 | 320X320X220 | 500 | 200x 200 | 380x 380 |
JDF-484A | JDF-484B | 534X534X530 | 484X484X220 | 1000 | 320x200 | 544x544 |
IDF-610A | JDF-610B | 660 X 660X460 | 610X610X150 | 400x 200 | 670x 670 |
JDF-820A | IDF-820B | 870X 650X460 | 820X600X150 | 1200 | 400x 200 | 880x 660 |
IDF-630A | JDF-630B | 680X680X530 | 630X630X220 | 1500 | 400x 200 | 690x 690 |
J DF-726A | IDF-726B | 776X534X530 | 726X484X220 | 400x 200 | 786x 544 |
IDF-915A | JDF-915B | 965X660X460 | 915X610X150 | 500x200 | 975x 670 |
JDF-968A | IDF-968B | 1018X534X530 | 968X484X220 | 2000 | 500X 200 | 1028x544 |
JDF-1220A | JDF-1220B | 1270X660X460 | 1220X610X150 | 500x 200 | 1280x670 |
JDF-945A | IDF-945B | 995X680X530 | 945X630X220 | 2200 | 500x 200 | 965x 690 |
JDF-1260A | JDF-l260B | 1310X 680X530 | 1260X630X220 | 3000 | 600x 200 | 132Ox690 |
